AREXDOOR Seksiyonel Kapı Sistemleri

Thermo 40 mm / 60 mm / 80 mm OLMAK ÜZERE 3 SERİDEN İMALATIMIZ MEVCUTTUR.
İklim kuşakları arasındaki panel
Özellikleri
• Maks. G x Y = 8000 x 6000 mm, maks. yüzey alanı (GxY) = 48 m²
• U-değeri ISO 60 mm seksiyonel kaрı: 5000x5000 mm: 0,77 W/m²K
• Ekstra ücret ödemeden 10 standart RAL renkte mikrol profilli sabit bölümler
• Manüel veya elektirikle çalıştırılır
• EN 12424 e göre rüzgar gücüne direnç sınıfı 3-4 veya 12-13 Beaufort'a kadar (118 - 149 km/h)

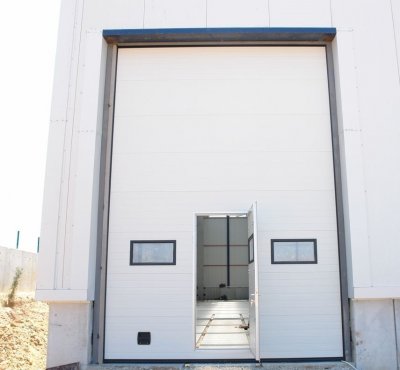

• Entegre edilmiş personel kapısı mevcuttur
• EN 13241-1 uyumlu

Thermo 60 mm, ısı değişikliklerin önemli olduğu yerlerde,
ekstra yalıtımlıve sızdırmazlık sağlayan kapılardır. Ürününüzü veya deponuzu dengeli bir ısıda mı tutmak istiyorsunuz? Thermo 60 mm doğru seçim. Çelik paneller, kurum
içinde mikro profillenmiştir ve mükemmel ses emici ve IsI
yalıtım özelliklerine sahiptir ve hava şartlarına son derece
dayanıklıdır.
Ölçüler
Maks. genişlik
Maks. uzunluk
Maks. yüzey alanı
Bölme kalınlığı
ALU-muhtemel bölümler
μ değeri 5000 x 5000 mm
Bileşenler ve yapı
8000 mm
6000 mm
48 m²
60 mm
Evet
0.77 W/m²K

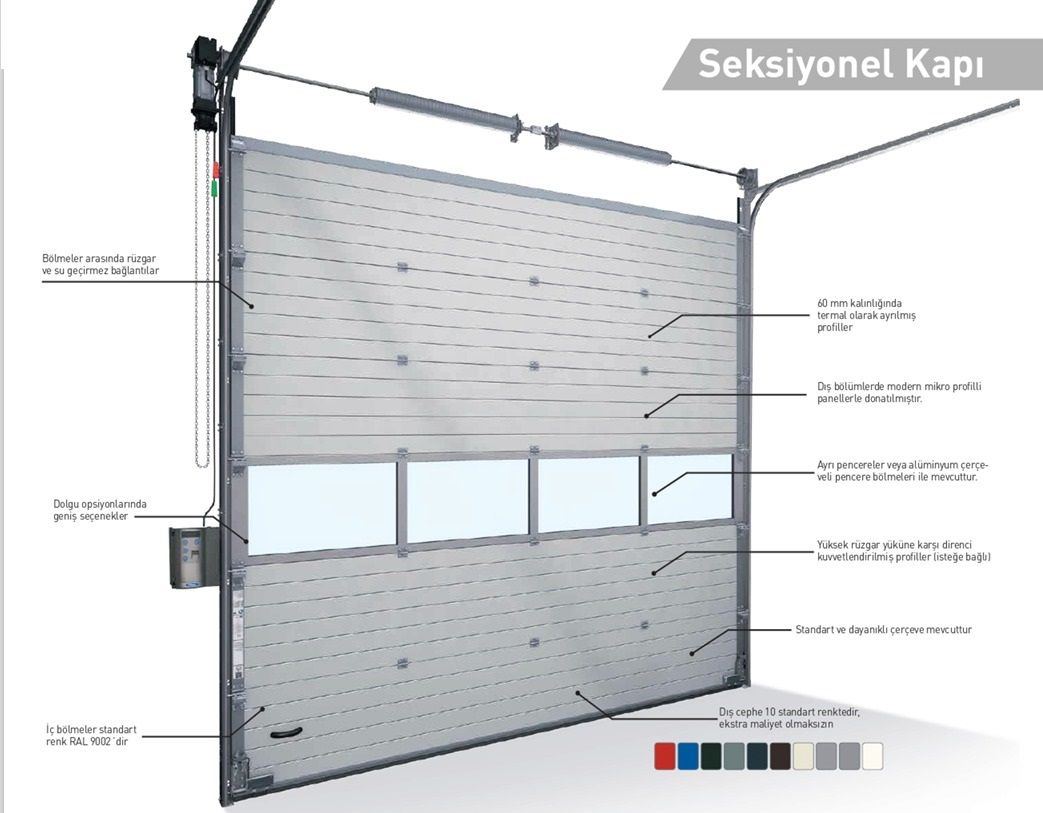

Thermo 60 mm seksiyonel kapı, tavanın altına ray sistemi ile yuvarlanan
yatay panellerden oluşur. Burulma yayları kapının ağırlığını dengeleyerek,

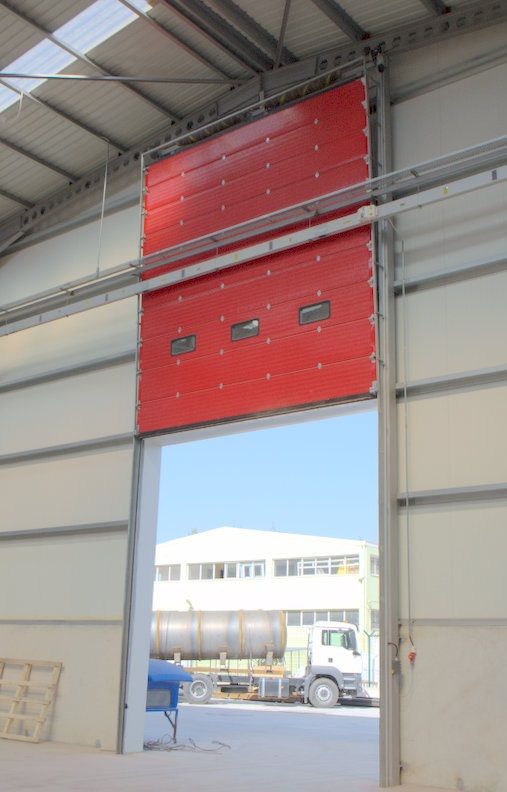

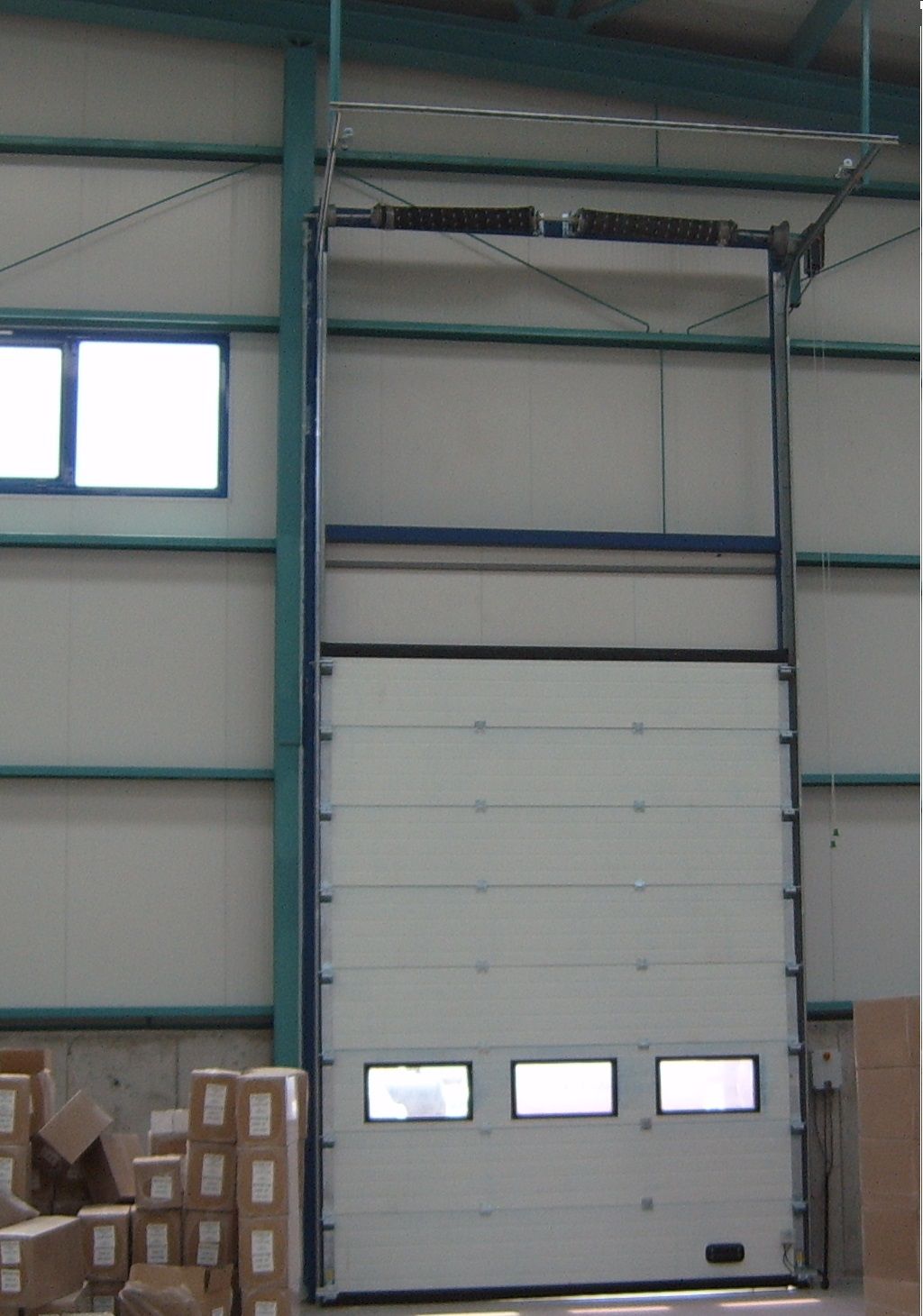

manüel operasyonu mümkün kılmıştır. Ek olarak standart kaldırma, dikey
kaldırma, çatı eğilimli ve alçak kaldırma ayrica mevcuttur.
Malzemeler

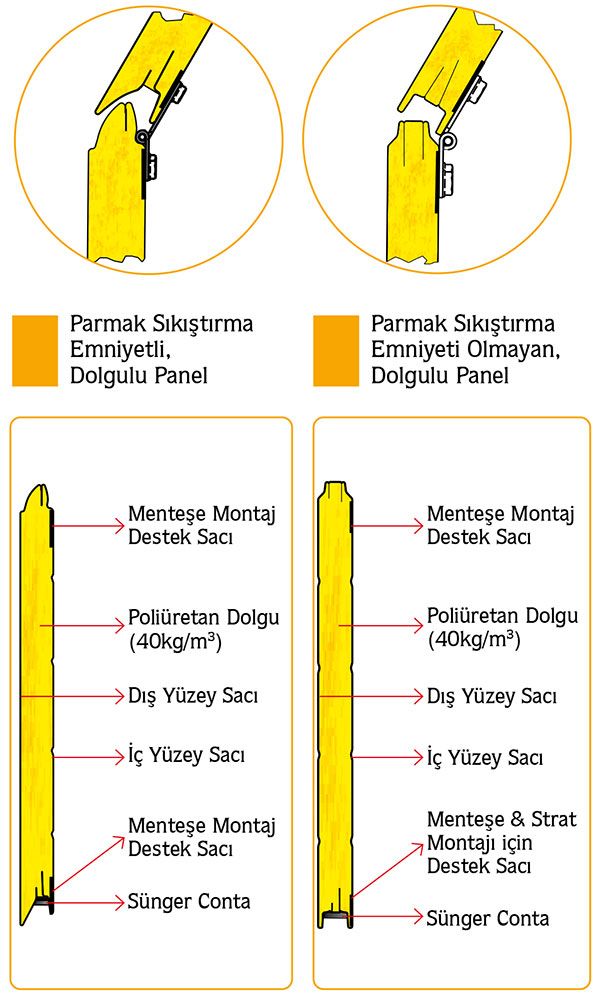

• Yalıtılmış, galvanize çelik sandviç paneller poliüretan köpükle izole
edilmiştir (CFC-olmaksızın).
• Panel kalınlığı: 60 mm.
• Yan kapaklar galvaniz çelikten yapılmıştır.
• Raylar Sendzimir galvanize çelikten yapılmıştır.
• Kapı aksamları galvanize çelikten yapılmıştır.
• Naylon tekerlekler ve 11 mm çelik mil.
• Çelik kablolar altıkat emniyetlidir.
• Plastik tutacaklı ve alt kısımda ayak haznesi bölümlü manüel
çalıştırılan kapılar.
Üst, kenar ve alt kısımlar yalıtımlı malzemeleriyle kaplanmıştır.
• Paneller arasında yalıtımlı malzemeler mevcuttur.
• Yalıtım malzemesinin üst, yan ve alt contalar.
• Paneller arasında yalıtım contası.

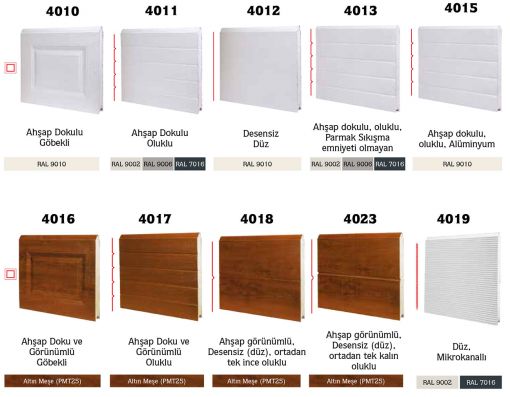

Yüzey işlemi
• Panellerin dış tarafı, bir mikrolize profil ve RAL 3000, RAL 5003, RAL 5010,
RAL 6009, RAL 7005, RAL 7016, RAL8014, RAL9002, RAL 9005, RAL 9006,
RAL9007, RAL9010 renklerinde polyester kaplamaya sahiptir. Diğer RAL
renkleri mevcuttur1
• Iç yüzey tarafındaki panellerde yatay profilleme ve polyester kaplama,
RAL9002 rengindedir (diğer RAL renkleri mevcuttur).
Pencere ve panel seçenekleri
• Birçok formatta dikdörtgen pencereler, yalıtımlı çift cidarlı akrilik
camdan olusmaktadır.
• (Çift veya üçlü) akrilik polikarbonat camlı anodize alüminyum profillerden
yapılmış bir veya daha fazla panel.
Motor
Çekme halat veya zincir ile manuel kontrol veya dişli elektrik motoru ile çalıştırma. Kumanda panosu standart olarak deadman, otomatik kullanım veya uzaktan kumanda ile kullanılabilir.
Elektrikle çalıştırmada teknik detaylar
• Güc......
•IP derecelendirme.
Önlemler
....400V 3 ph/N+ PE/50Hz/16A
• Yüksek alanlarda acil el zinciri caraskal kullanımı
• Kablo kırılma emniyeti (opsiyonel)
• Yay kırılma emniyeti (opsiyonel)
• Yukarı kalkma emniyeti (opsiyonel)
• EN 13241-1'e göre
Kontrol ve işlem
Kumanda panosunda 3 buton vardır (aç-dur-kapat) ve
çoklu işlemleri düzenler, aşağıdaki gibidir:
• Çeşitli fonksiyonları kontrol etmek için 7 segmentli ekran
• Servis ve çalışma modu
• Çeşitli fonksiyonları kontrol etmek için bölmeli ekran
• Devamlı olarak açık veya kapalı olma özelliği
IP65
Standart kontrol kutusuna bağlanabilen diğer çalışma şekilleri:
• Çekme anahtar ile, şalter anahtar ile çalışma, basma-düğmeli,
fotosel, radar, manyetik alan algılama veya kumanda ile
çalıştırılabilir.
Kontrol panoları:
Yapısal malzemeler ve bağlantılar (diğerleri)
• Tüm tasarımlar ve takip sistemleri için boyutsal ve yapısal
T100
gereklilikleri detaylandıran ayrı teknik veri sayfaları mevcuttur
• Eğer belirli bir elektrikli motor talep edildiyse, CEE priz soketi
motorun ve /veya kontrol ünitesinin 1 m yakınına konulmalıdır
(400 V 3 ph/N+ PE/50 Hz/16A)
Opsiyonlar/ Aksesuarlar 1
Kontrol ve kullanım
• Yukarıda açıklandığı gibi ek kontroller
Tedbirler
• Yönlendirici fotosel
• Trafik ışıklarınla bağlantılı (kırmızı/yeşil veya kırmızı ve yeşil)
• Uyarı flaş ışığı (turuncu veya kırmızı)
• Yaylı bir mekanik sürqü kilit
• Elektrik sistemi IP65 ile tamamlanmıştır
Yapı

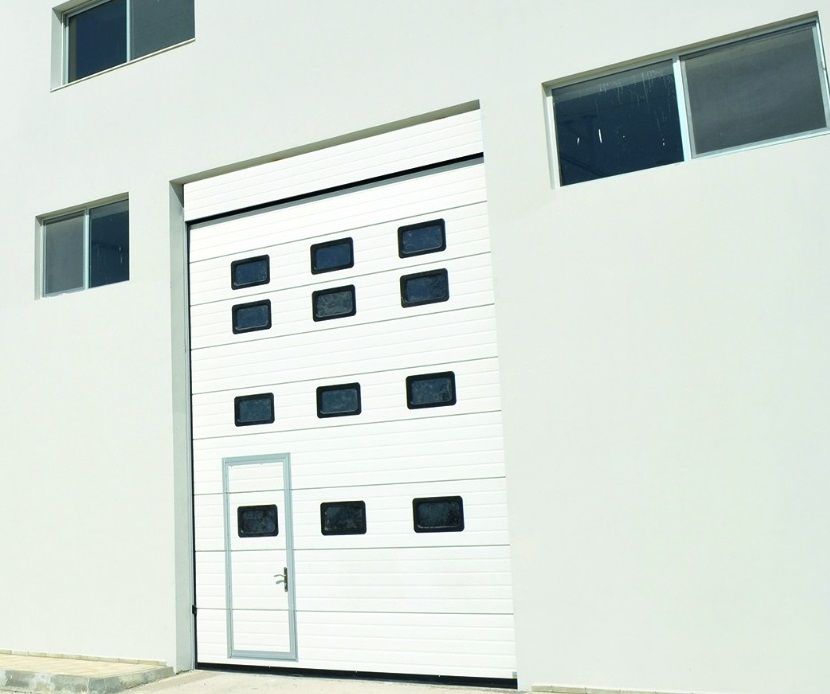

• Entegre edilmiş, dışa açılır kapı kapatıcı ile personel kapı
ve silindirli kilit (maks. genişliği 6000 mm).
ISO kapısının yanında ayrı "personel kapı" (sipariş üzerine; ISO
kapının üstünde veya yanında sabit paneller).
• Müşteri tarafından belirlenmiş RAL boyalı, içerde ve/veya
dışarıdaki bölümlerde (florasan ve trafik ışıklarının renkleri dışında).
• Rüzgar dirençli.
• 30.000 veya 60.000 devir için yaylar.
